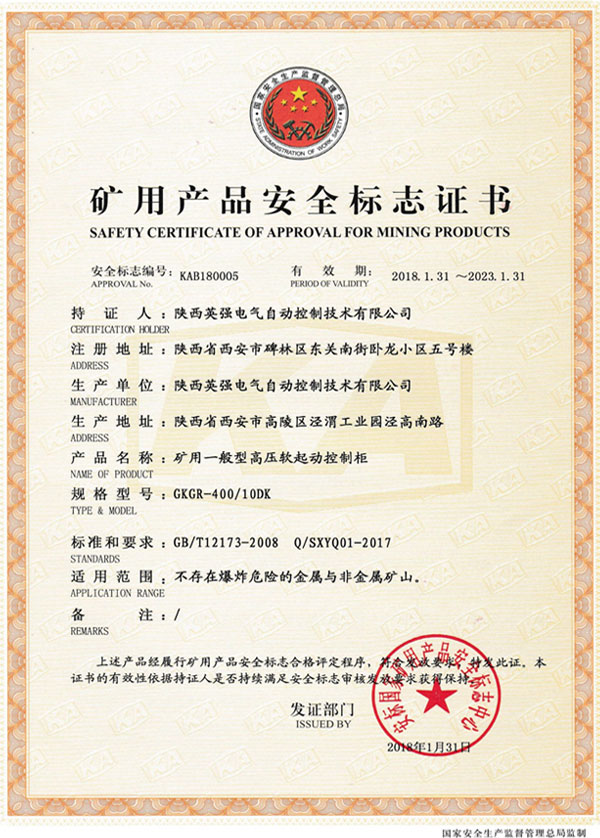

隨著現代礦山企業的發展，礦山所使用的電氣設備必須取得礦用合格證，和礦用產品安全證書，才能使用。我公司是專業從事高低壓軟起動設計制造。對于礦用電氣設備，我公司研發生產出型號為：GKGR400-10DK的礦用一般型高壓軟起動控制柜，主要用于電壓等級為6/10KV,功率200~10000KW的高壓電動機的啟動，使用于礦山，礦井等。本文主要對該產品組成系統說明、產品主要技術數據和性能做一簡單描述。

1、礦用一般型高壓軟起動柜原理及特點

采用閉環控制，智能系統通過裝在主回路上的傳感器動態采集電機起動過程的電流信號和飽和電抗器兩端的電壓信號，自動調節電抗器的勵磁電流，平滑改變電抗器的電抗值，限制起動電流，達到電機平穩起動。

與其他形式的同等電壓等級的軟啟動相比較，我公司的產品具有：電抗器可調，限抗比大，起動平穩，耗能低，電流波形好以及起動時間短等特點。

其原理如圖所示：

在高導磁的閉合鐵芯回路中，交流繞組串接在回路一側，工作時，產生的磁通方向相同，直流繞組（控制勵磁繞組）反向串接在回路另一側，工作時產生的磁通方向相反。通過改變勵磁繞組的電流達到控制鐵芯磁導率的大小，從而滿足交流側的放大作用，該原理為無諧控制技術。

2、礦用一般型軟起動控制柜系統參數

額定電壓： 10KV

最高工作電壓：12kV

系統頻率： 50Hz, 頻率變動范圍：49~50.5Hz

起動方式： 串入回路。

進出線方式： 電纜連接，下進下出?？捎脩糁付?。

柜體安裝方式：戶內獨立安裝或幷柜

控制電源： AC380V，120A三相四線制

（啟動瞬間所需，啟動結束后退出運行。）

3、礦用一般型軟起動控制柜主要技術性能

起動電流 2.0—3.5Ie

可調性 閉環控制，起動電流對阻抗改變快，實現恒流軟啟動，控制精度高。

可調整性 通過人機界面調整阻抗變化規律，可方便地在變化的工況下得到最佳起動效果（起動時間、電流）

高壓執行機構 磁飽和電抗器

安全性 安全性高，具有良好的散熱性，無漏磁干擾符合國家相關規范。

重復使用性 可連續起動5-8次，冷卻時間短起動時間：0—90S左右。

起動穩定性 起動性能穩定,無二次沖擊。可靠性高、抗干擾能力強，符合EMC電磁兼容標準。

維護量 免維護

壽命 20年

4、礦用一般型軟起動控制柜保護功能

電動機保護

缺相保護 在起動或運行過程中，斷開主電源的任意相

運行過流保護 運行中的電流超過設定值保護，瞬動

相電流不平衡保護 三相電流不平衡度超過設定值保護

過載保護 按照過載曲線進行保護，從10A—30 A共6個等級可選

起動超時 設定的起動限制時間內沒有起動完成，起動超時保護

過壓保護 主電源電壓高于額定值的120%時，過壓保護

欠壓保護 主電源電壓低于額定值的80%時，欠壓保護

相序保護 允許在任何相序下工作(可通過參數設定)

起動器超溫 當磁飽和電抗器的溫度超過設定值時

旁路打開保護 當旁路開關突然打開而使得磁飽和電抗器重新串入主回路時保護。

串行接口

通訊協議 Modbus RTU

通訊接口 RS485

多方案控制 可與PLC進行開關量傳送及控制，簡單可靠

功 能 通過通訊接口可以觀察運行狀態、編程

操作界面

LCD顯示 LCD(液晶)顯示（包括設置數值及起動電流曲線）

語 言 中文界面

鍵 盤 觸摸式薄膜按鍵

數據狀態記錄

故障記錄 最少可記錄最近8次故障代碼

起動次數記錄 可記錄本裝置的起動次數

性能指標

諧波控制 對電網的諧波污染控制在2%以內，保證網內設備安全，控制精度高

耐受能力 對耐受電壓及電流能力做完整的出廠試驗，保證一次元件及設備安全

檢修維護 日常只做簡單的機械及電氣維護，簡單可靠。

技術性能說明

u 采用ARM +西門子PLC系統智能控制單元，信號采集精度高，采集器為電子式電流、電壓采集器，采集精度高、工作參數準確可靠。

u 控制單元持有國家級認證。

u 控制單元顯示界面為全漢字顯示，簡單可靠，便于操作。

u 起動實現閉環控制：軟啟動裝置可根據起動電流大小，實現閉環控制，從而保證起動過程完全受控，同時電網壓降在5%左右，得到有效控制。

u 具有自檢功能，完全可測出本裝置器件故障問題。

u 起動過程平滑、起動運轉的切換對負載及電網無沖擊。

u 操作簡單方便，易使用，滿足遠方控制功能。

u 可方便的進行軟起/直起切換操作，方便各種工況運行，連鎖可靠安全。

u GKGR礦用一般型軟起動控制柜通過了國家高壓電器西安研究所的國家級EMC檢測并取得型式運行報告。

u GKGR礦用一般型軟起動控制柜的核心部件相當于自然冷卻的干式環氧澆注變壓器，不存在維護方面的問題。

u GKGR礦用一般型軟起動控制柜通過了西電變壓器廠的國家級溫升試驗。

u GKGR礦用一般型軟起動控制柜通過了西安高壓電器研究所的國家級檢驗報告。

u 本產品獲得國家專利，專利號為：ZL200520079735.4。

u 本產品榮獲陜西省科技委員會認證高新科技重點支持項目和企業。
